LoRaLAN技术 + 冷链物流

Cold-chain Logistics

数据显示,我国生鲜电商市场规模从2012年的40.5亿元增长到2016年的913.9亿元,复合增速达118%;预计到2019年将达到3500亿元。这背后是对冷链物流的极度依赖。冷链物流需要在仓储、运输、配送等环节实现全流程溯源和监管,即客户要求能远程实时追踪所购商品在运输过程中的温度和位置信息。因此,物联网技术和冷链物流的结合势在必行。

冷链运输过程中的温度监测和位置跟踪需要解决如下痛点:

  • 数据传输需要使用无线技术,覆盖范围20米,穿透2层铁皮
  • 数据采集和传输保证准实时性,频次1分钟以内
  • 运输时间不等,最长时间可达15天
  • 每冷链车装载冷藏箱数量最多可达1000
  • 冷藏箱携带温湿度和电子锁等传感器
  • 冷藏箱电池供电,需要保证1年使用时间
  • 冷藏箱监控量至少包括温湿度,锁状态,电池电量
  • 冷链车监控量至少包括四壁温湿度,位置信息

显然,冷链运输场景在物联网连接技术选型上有信号覆盖,带宽,抗干扰,低功耗,准实时性等硬性要求。目前的解决方案多集中在Zigbee和蓝牙方案。

在实际使用中发现,Zigbee网络容量和抗干扰性存在问题,当冷藏箱达到200个时,网络不稳定,丢包率达到10%以上。蓝牙的信号覆盖距离和穿透性使该技术只能使用在10米范围之内的小型冷链车上,管理冷藏箱的数量也限制在20个以下。

采用LoRaLAN技术可以较完美地解决上述指标的平衡问题。LoRaLAN为深圳艾森智能创新的物联网连接技术和解决方案。它在物理层基于2.4G LoRa , 在MAC层融合802.15.4,wirelessHART和LoRaWAN多种协议优点,利用艾森智能独有的动态双工调度和低功耗处理算法,在保障一定带宽和准实时性基础上,获得信号覆盖,低功耗,系统容量上的独特优势。

2.4G LoRa射频芯片SX1280和其它无线技术的指标参数比较:

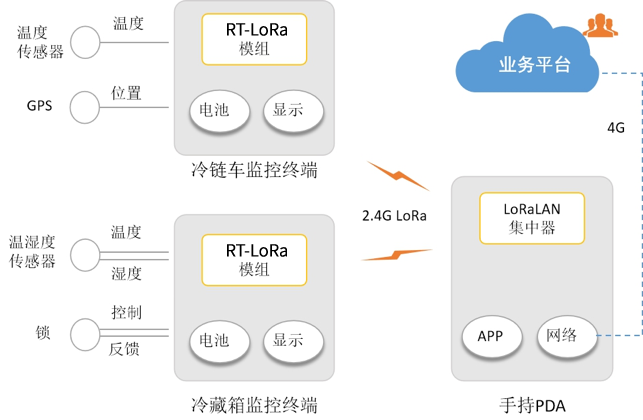

艾森智能基于LoRaLAN的冷链运输解决方案如下图所示:

flowchart

艾森智能LoRaLAN无线连接方案包括四个部分:冷藏箱监控终端,冷链车监控终端,手持PDA,以及基于senzFlow2.0的冷链运输远程监控平台。

  • 手持PDA包含主机和LoRaLAN集中器两部分,通过串口连接。其中,PDA APP是上位机控制软件,集中器软件负责LoRa网络传输;
  • 冷藏箱监控终端包含主板,温湿度传感器和电子锁三个部分。其中,主板通过模拟口连接传感器,通过控制和反馈线连接电子锁,内置电池;
  • 冷链车监控终端包含主板,温度传感器和定位传感器三个部分。其中,主板通过模拟口连接传感器,内置定位传感器和电池;

实际测试表明,在周期上报频次1分钟的基础上,使用LoRaLAN技术,同时监控1000个冷藏箱,丢包率在1%以下。特别的是,在手持PDA离开冷链车后返回时,LoRaLAN网络能快速自愈恢复传输。这点是Zigbee和蓝牙协议无法做到的。
